插板阀结构(图示)及材质介绍
作者:清华北大 发布于:2020-07-13 13:58:10 点击量:

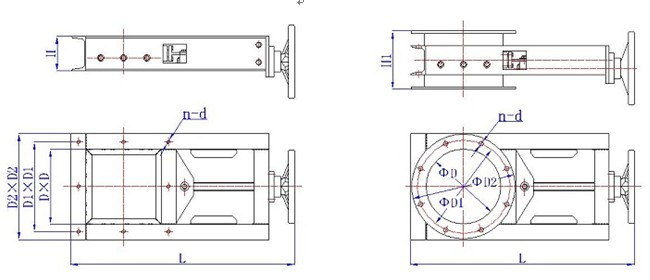

一、插板阀结构(图示)


  插板阀密封结构可以分软密封、硬密封结构。插板阀此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。

  插板阀是除尘设备中常用的截止阀(别名截门阀)类产品,主要是对粉尘(形态:固体微粒)进出料口进行开关的作用。插板阀依据使用的不同分为常温、中温、高温等的标准,一般根据工况可适量选用不同材质进行制作,定制简单。插板阀在公司除尘器(作用:净化空气)项目中一般是用在灰斗的卸灰口处,用在星型卸料器的上方,控制进出口的粉尘流速及进出料的流量(单位:立方米每秒)。

二、插板阀的材质

  1、碳(C)钢:牌号:Q235 应用:一般工程结构和普通机械零件。如Q235可制作螺栓、螺母、销子、吊钩和不太重要的机械零件以及建筑结构中的螺纹钢、型钢、钢筋等。一般常温情况下使用,价格低廉,工艺性能(如焊接性和冷成形性)优良。

  2、高锰钢:高锰钢的铸态组织通常是由奥氏体、碳化物和珠光体所组成,有时还含有少量的磷共晶。碳化物数量多时,常在晶界上呈网状出现。因此铸态组织的高锰钢很脆,无法使用,需要进行固溶处理。通常使用的热处理方法是固溶处理,即将钢加热到1050~1100℃,保温消除铸态组织,得到单相奥氏体组织,然后水淬,使此种组织保持到常温。热处理后钢的强度、塑性和韧性均大幅度提高,所以此种热处理方法也常称为水韧处理。高锰钢通常使用65Mn材质较多,作为中温型材使用。

  3、高温:高温常用的不锈钢材质(304不锈钢系列):目前常用型号,即18/8不锈钢。GB牌号为06Cr19Ni10。(316不锈钢系列)继304之后,广泛应用的钢种,主要用于食品工业、制药行业和外科手术器材,添加钼元素使其获得一种抗腐蚀的特殊结构。由于较之304其具有好的抗氯化物腐蚀能力因而也作“船用钢”来使用。SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。插板阀遇到特殊工况可选择不同材质进行制作。
