插板阀知识--手动插板阀简介
手动插板阀的介绍
插板阀按形状分为方口插板阀,圆口插板阀,和一面方口一面圆口插板阀.按类型分为手动插板阀,电动插板阀和气动插板阀.插板阀常用参数可分为内径200,300,400,500等几种.
手动插板阀的应用特点：
1，插板阀经常与卸料装置或是料仓配套使用，手动螺旋闸阀采用法兰连接安装简易，进出料口有方形和圆形两种，根据口径的大小有几十种规格，广泛应用于冶金、碳素、化工、建材等行业。
2，插板阀具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点，手动螺旋闸阀可水平安装或是垂直安装，具有防磨损和自动补偿功能寿命长等特点。
3，插板阀在正常的使用过程中各传动部位应定期检查，加润滑油做好维护。
手动插板阀主要技术参数：
型号
(Model) A B C H 开
(Open) 关
(Close) 工作温度
(Work temperature) N-φ 公称压力(mpa)
(Nominal pressure)
200型 290 250 200 100 950 750 ≤300℃ φ13×8 0.1
220型 310 270 220 100 1010 790 φ13×8
240型 330 290 240 100 1070 830 φ15×8
260型 350 310 260 100 1130 870 φ15×8
280型 380 330 280 100 1190 910 φ17×8
300型 400 350 300 100 1250 950 φ17×8
320型 420 370 320 100 1310 990 φ17×8
340型 440 390 340 100 1370 1030 φ17×8
400型 500 450 400 100 1480 1080 φ17×8
440型 540 490 440 120 1600 1160 φ17×8
500型 660 610 500 120 1850 1350 φ17×16
600型 730 680 600 120 2350 1750 φ17×16
手动插板阀的特点

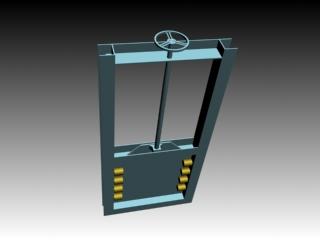

圆形手动插板阀结构紧凑,密封性好,使用寿命长,维护方便等特点.该阀由上下阀体,抽板,丝杆,密封件,轴承座,手轮等组成.阀体为铸造件,具有很高的耐温性.可广泛适用于建材,冶金,矿山,化工等行业粉尘物料流量控制的管道和料斗上
手动插板阀的用途
手动插板阀是一种粉料晶粒料.颗粒料及小块物料输送管道，调节或切断物料流量的主要控制设备，广泛地应用于冶金、矿山、建材、化工等到行业系统中，控制物料的流量调节或切作用。手动插板阀系列超高真空插板是超高真空系统的重要组成元件之一,可以作为超高真空管路中的启闭机构.该系列插板阀适用于工作介质为空气及非腐蚀性气体.
